ZENITH ROYAL 500 D

ZENITH ROYAL 500

 De Luxe

Questo è il sito di Berti Benis          siete su          www.bertibenis.it









Marca

Zenith Radio Corp.  Chicago, Illinois

Modello

Royal 500 versione D  /  telaio 8AT40Z2

Nazione

U.S.A.

Anno

1958/59

Freq. di ricezione

Onde Medie

Transistor

8 al germanio

Alimentazione

6V con quattro batterie da 1,5 V tipo AA

Dimensioni del corpo

larghezza 9 cm;  altezza 14 cm; profondità 3,7 cm.

Ingombro max.

larghezza 9,5 cm;  altezza 15,3 cm; profondità 3,9 cm.

Peso (escluso batt.)

0,460 Kg

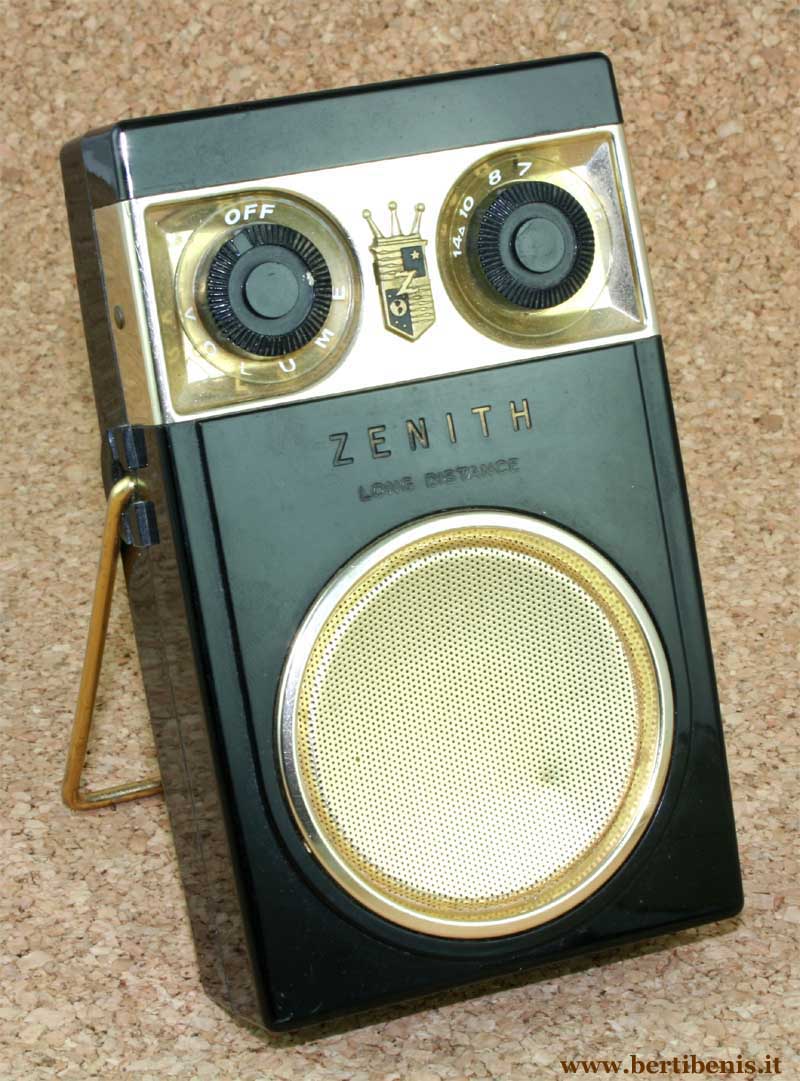

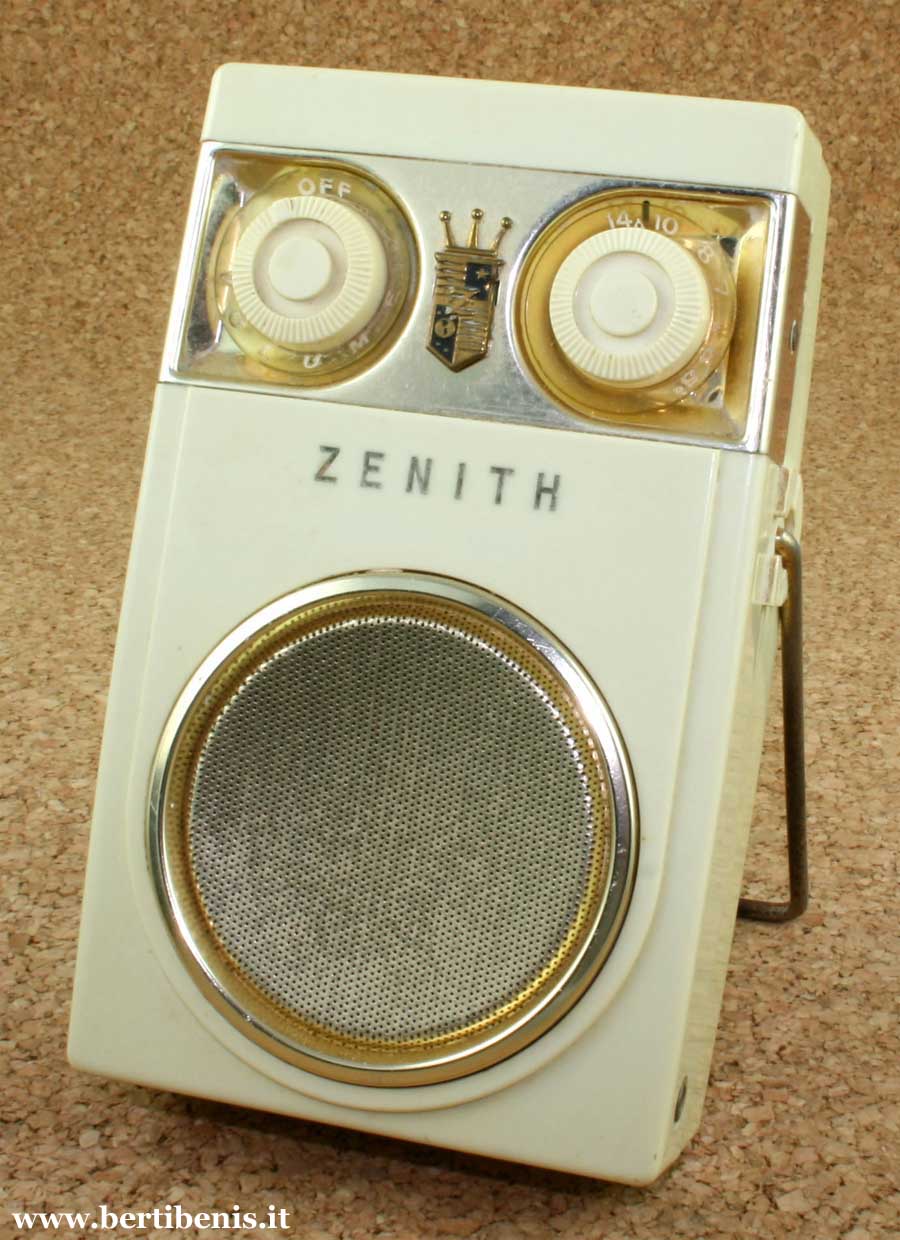

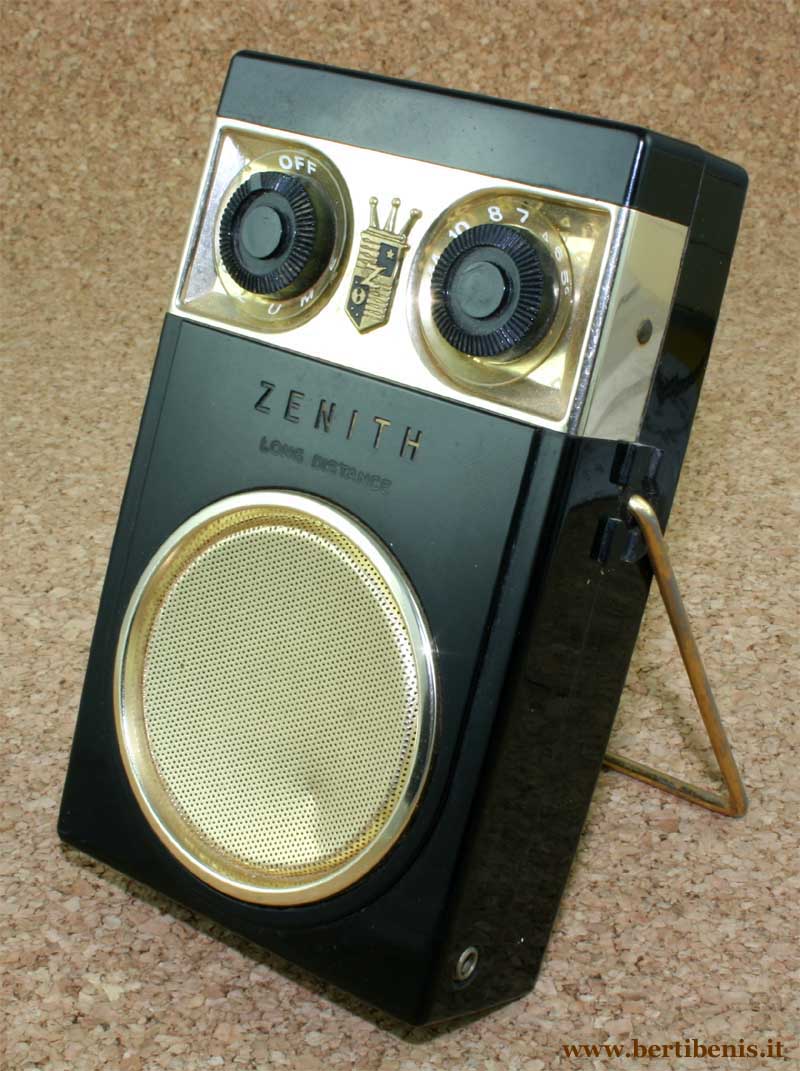

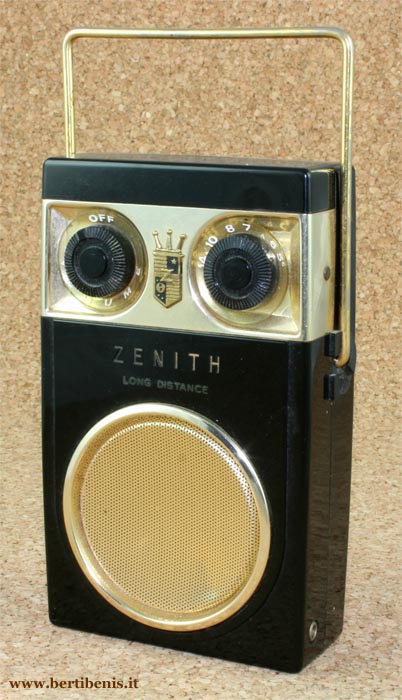

La Zenith Royal 500, soprannominata “occhi di gufo”,  è stata fabbricata dal 1955 al 1965 in diverse versioni che si differenziano tra loro per il tipo di chassis e per alcune varianti nell’estetica.

La prima versione “A” (telaio 7XT40) ha 7 transistor, il telaio è in alluminio e non ha il circuito stampato, i componenti sono cablati a mano; Questo modello si distingue da tutti gli altri per le alette presenti sulle manopole e per il comando della sintonia che è diretto ( la manopola è fissata sull’albero stesso del condensatore variabile).

Nella versione B (chassis 7ZT40) del 1957, è stata adottata la tecnica del circuito stampato e

il comando della sintonia è stato migliorato impiegando un sistema a demoltiplica, per avere una regolazione più fine.

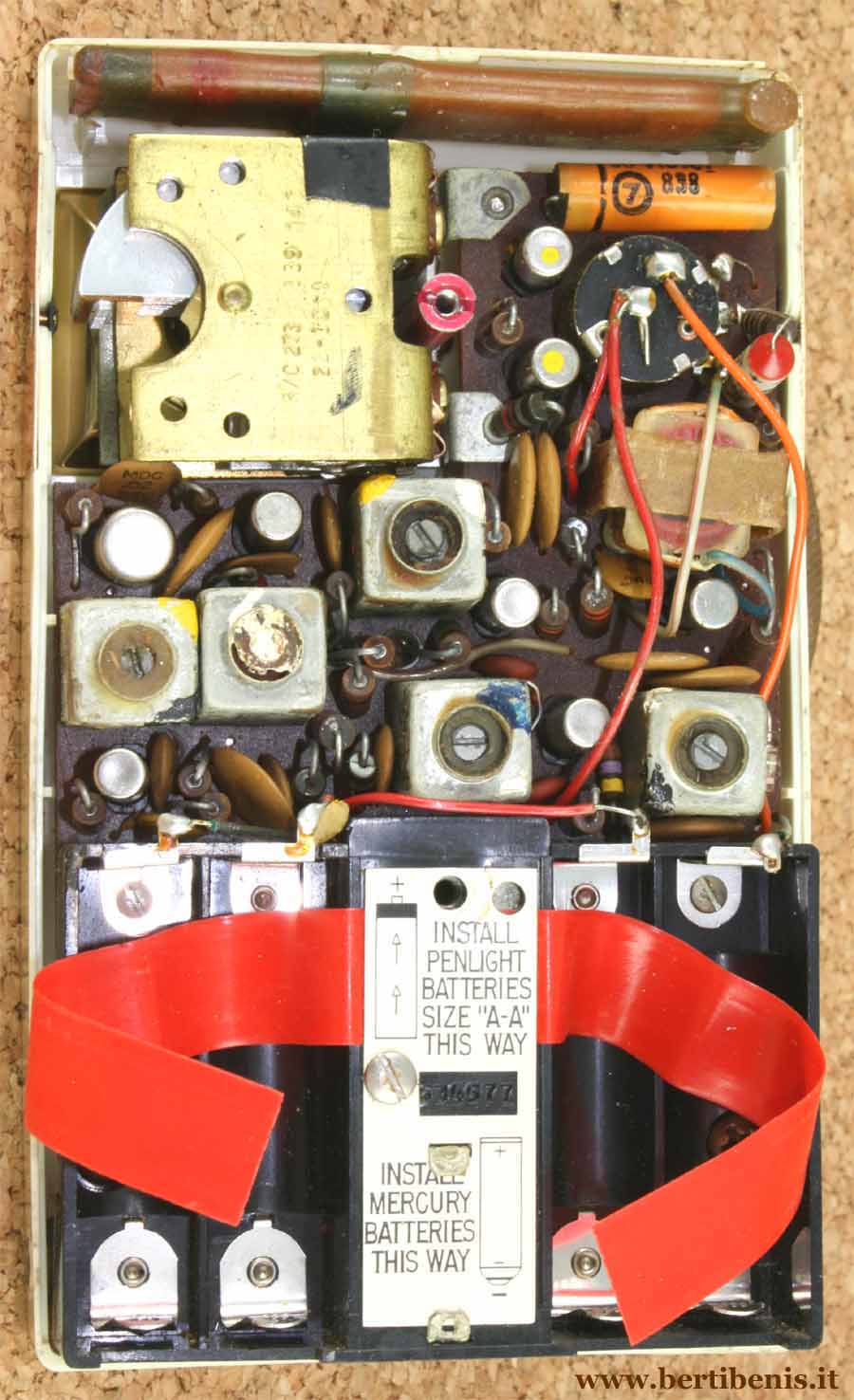

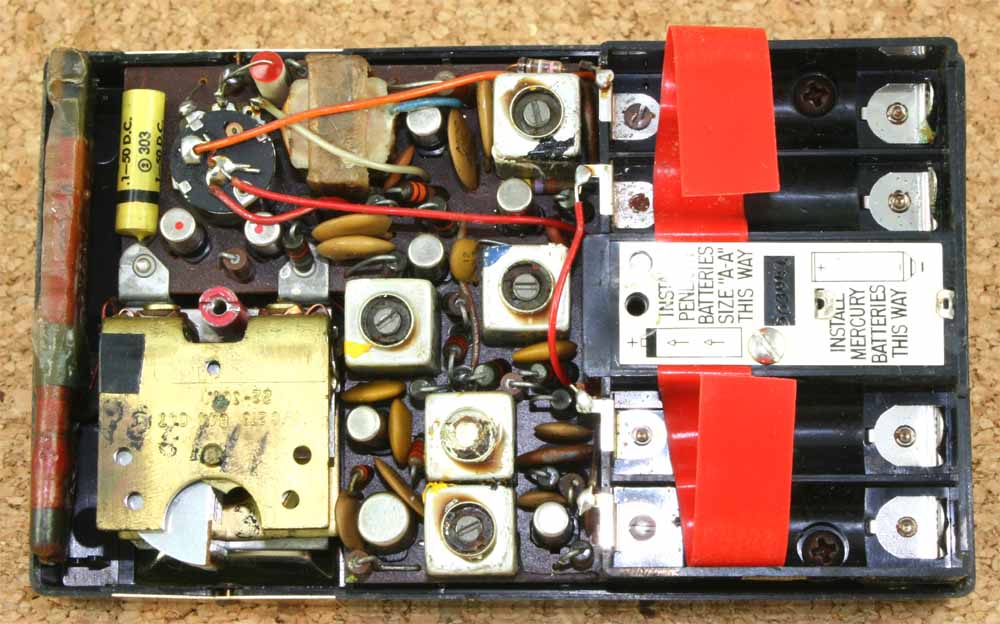

Nel 1958/59 (telaio 8AT40) è stata realizzata la versione D e il numero dei transistor è salito a 8 migliorando sensibilmente la ricezione.

Nel 1962 la ROYAL 500 fu completamente ridisegnata (versione H) e successivamente

venne fabbricata una versione L, ancora diversa.
