ATWATER KENT 20

                     (tipo grande)

 Atwater Kent

    model  M

     speaker


Questo è il sito di Berti Benis          siete su          www.bertibenis.it















Marca

Atwater Kent

Modello

20 (tipo grande)

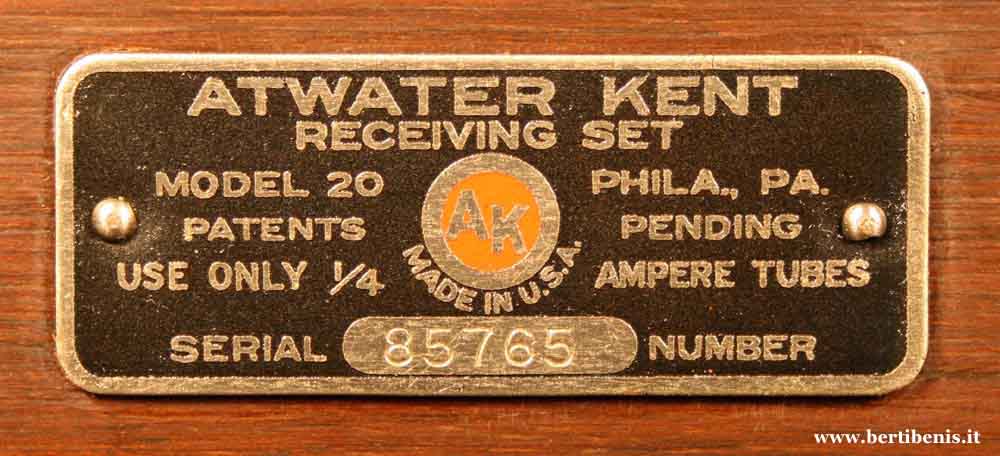

N° Serie

85765

Nazione

U.S.A.

Anno

1924

Freq. di ricezione

Onde Medie

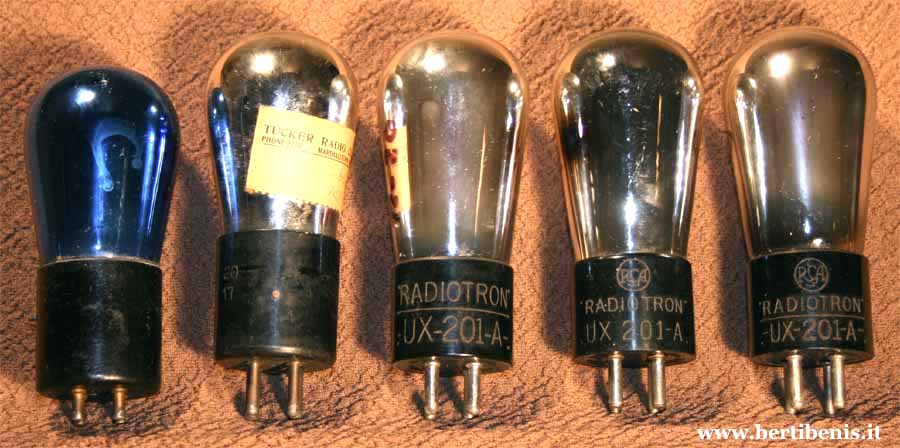

Valvole

01A - 01A - 01A (oppure 00A oppure 12A) - 01A - 01A

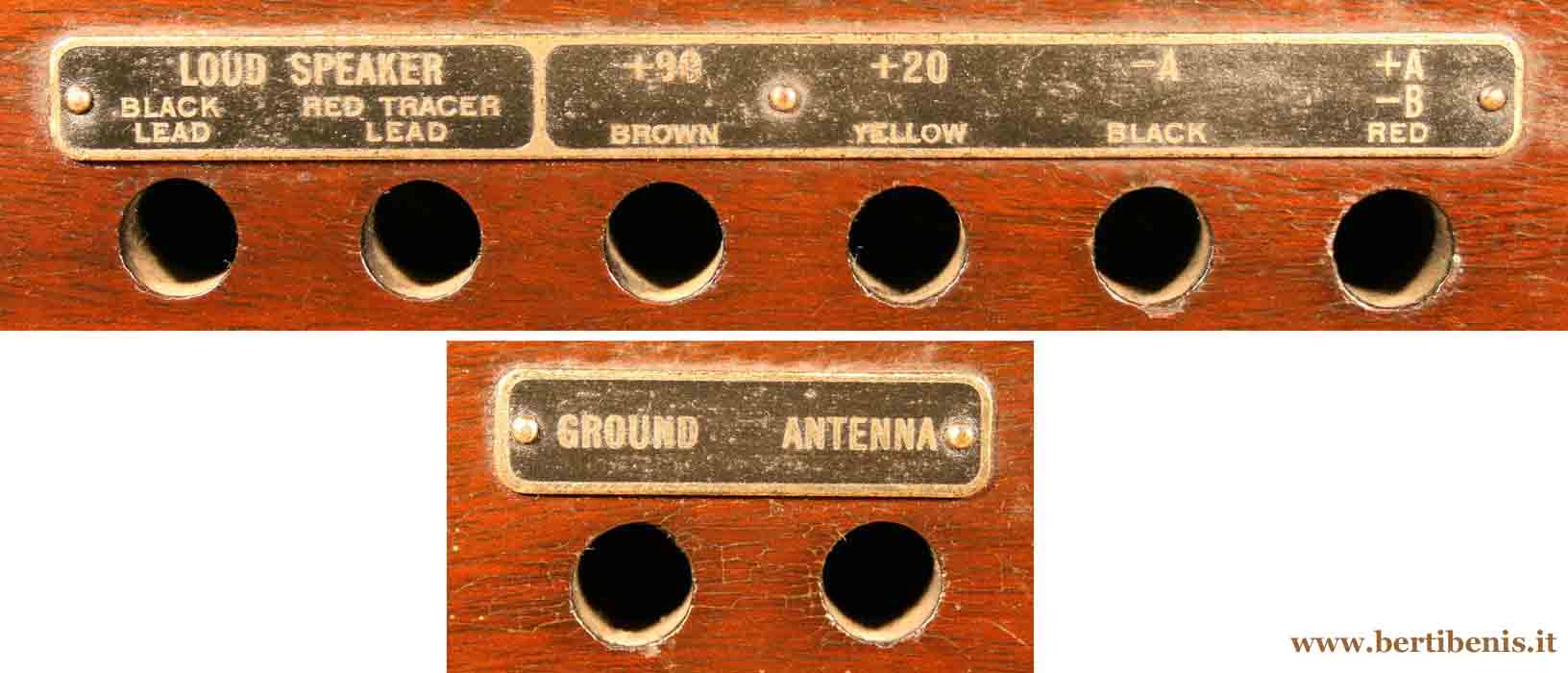

Tens. di alimentazione

corrente continua, A: 5 V, B: 90 V, B(rivel.): 22 V

Dimensioni del corpo

larghezza 66 cm;  altezza 21,5 cm; profondità 19,5 cm.

Ingombro max.

larghezza 66 cm;  altezza 22 cm; profondità 22 cm.

Peso

Kg. 9

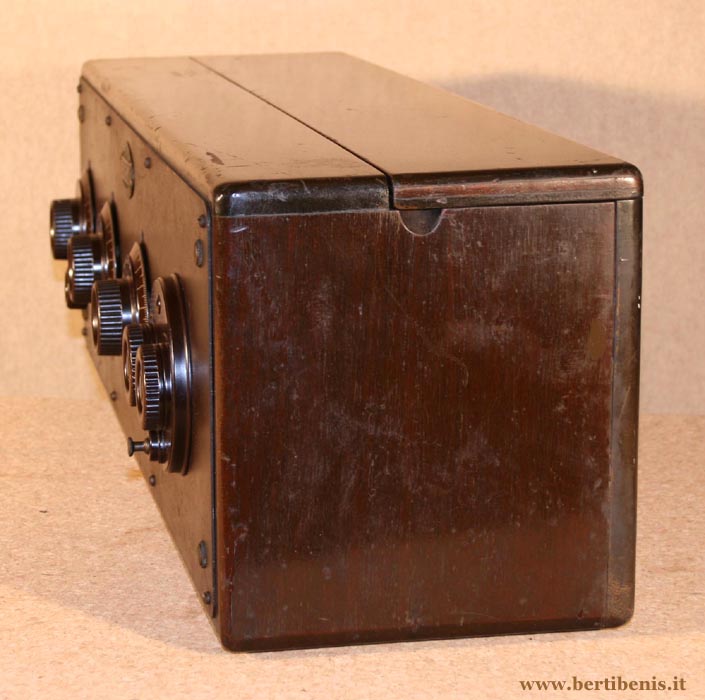

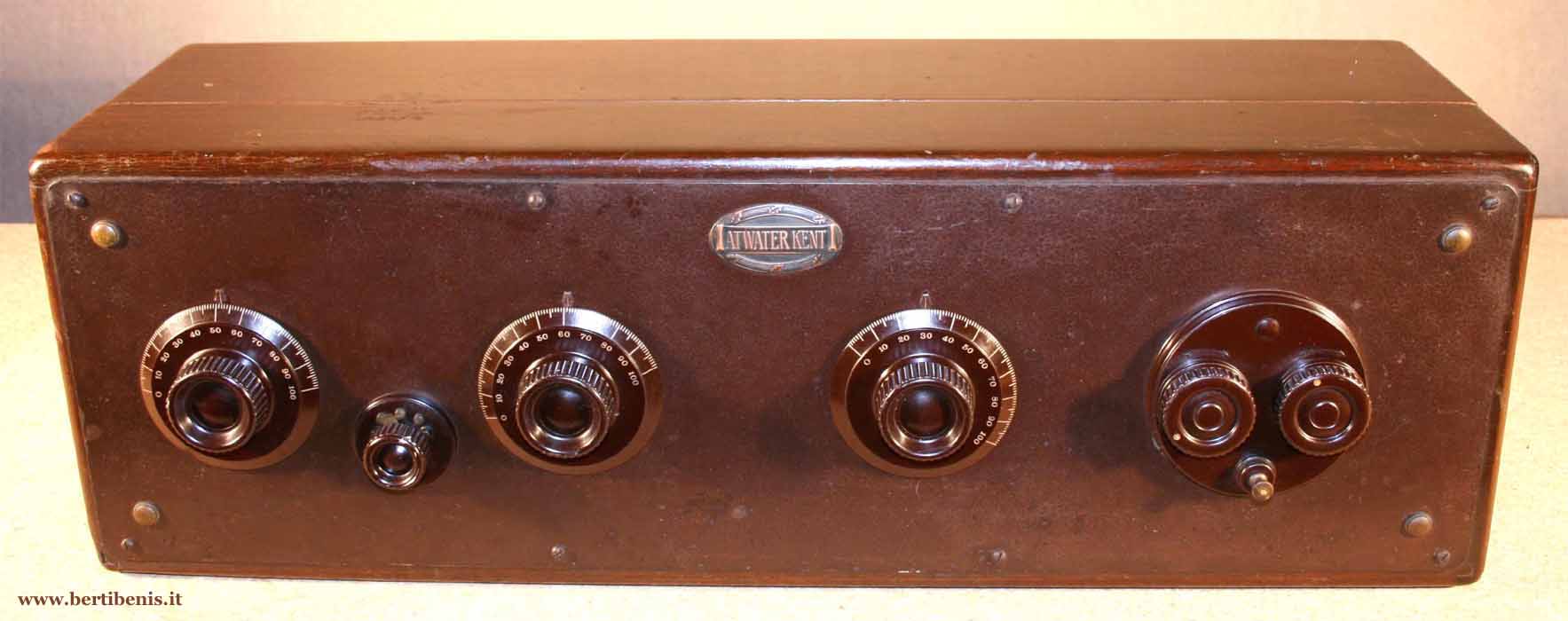

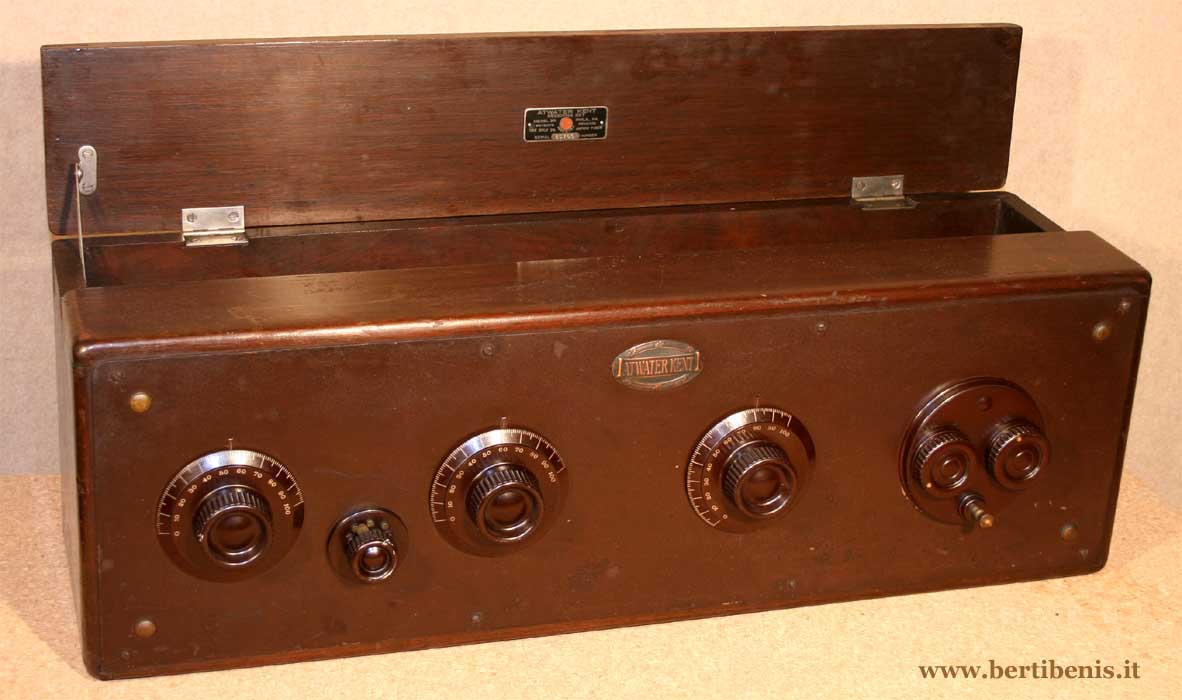

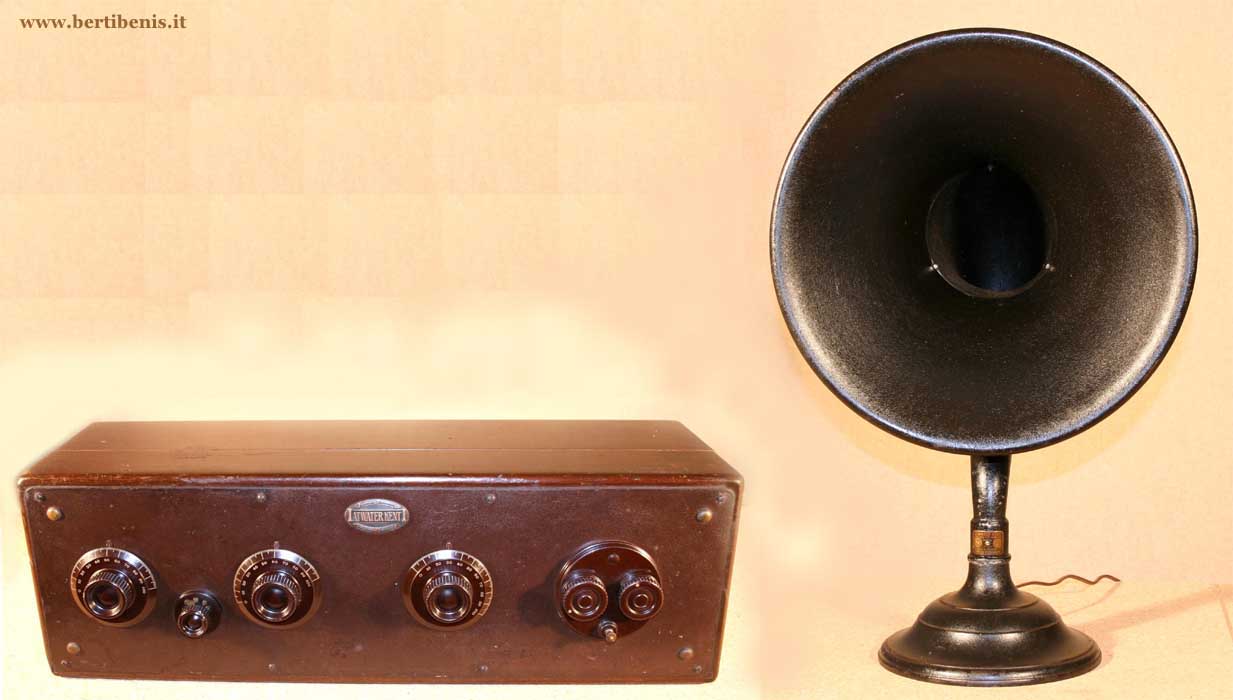

Il modello 20 è stato prodotto in due versioni: quella col mobile grande, come in questo caso e quella col mobile più piccolo (compact version).

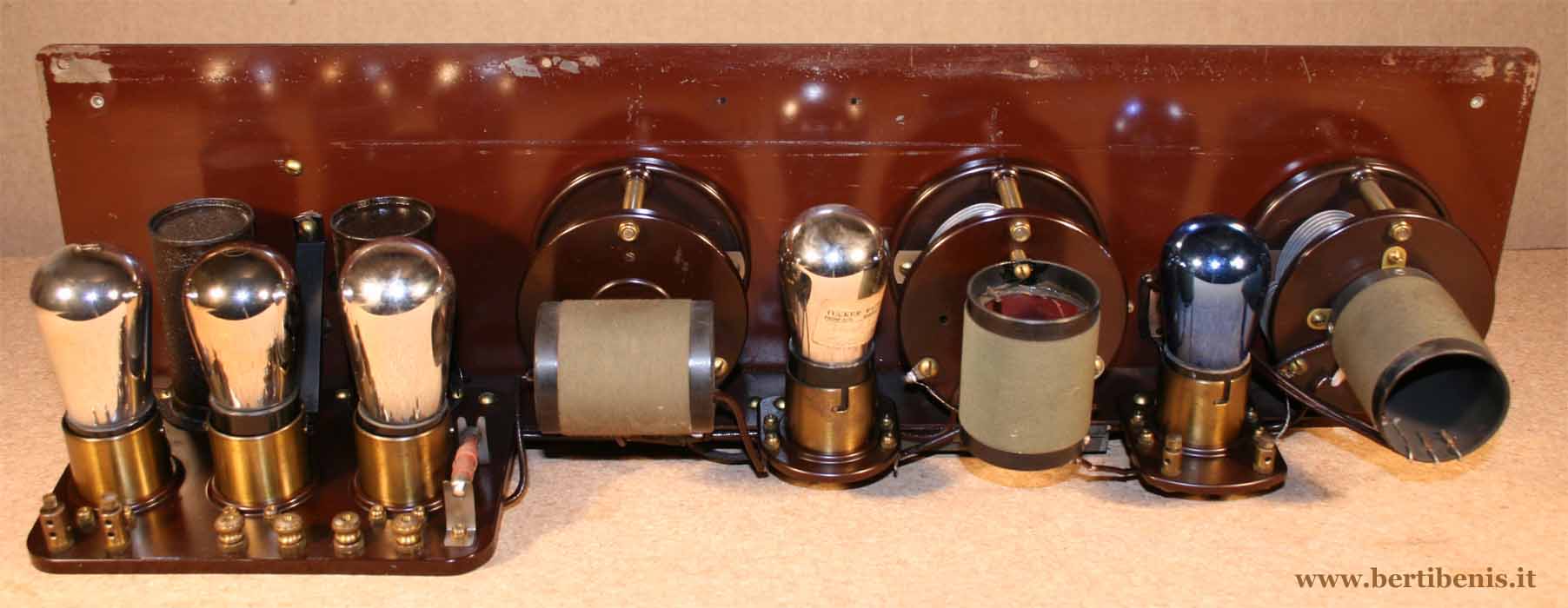

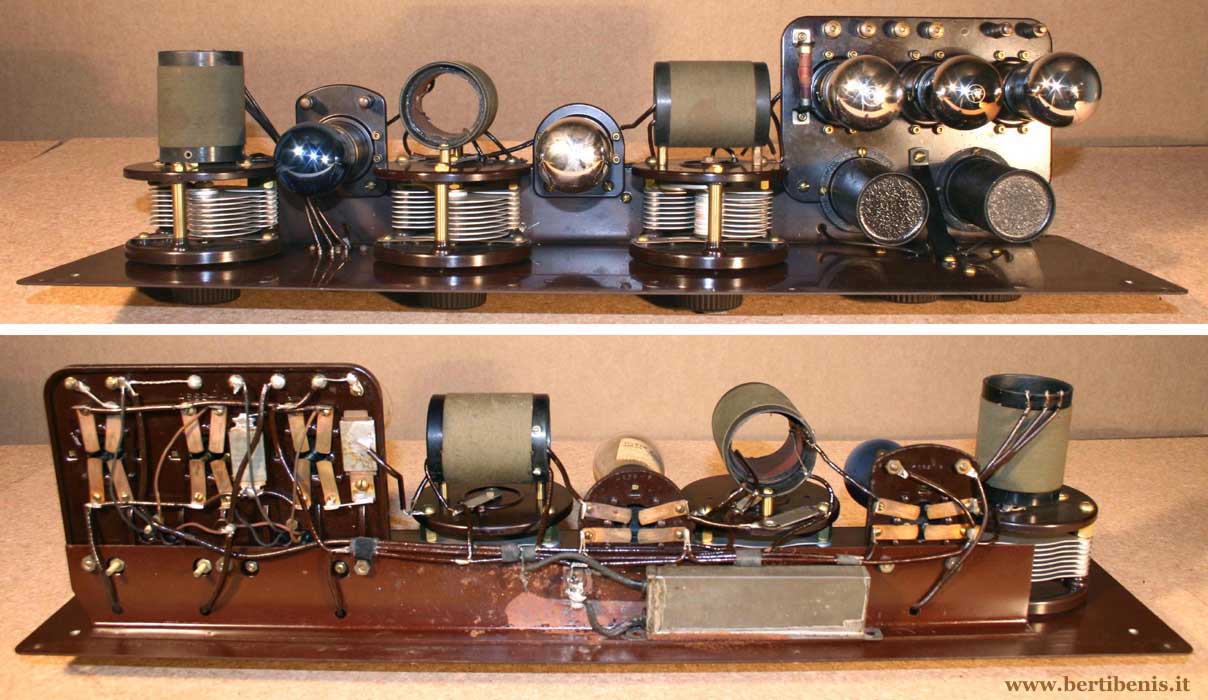

Il principio di funzionamento è ad amplificazione diretta con stadi in cascata, a sintonia separata.

La terza valvola (partendo dall'alta frequenza) è la rivelatrice, per questa funzione possono essere usate, in alternativa, una 01A, una 00A oppure una 12A.

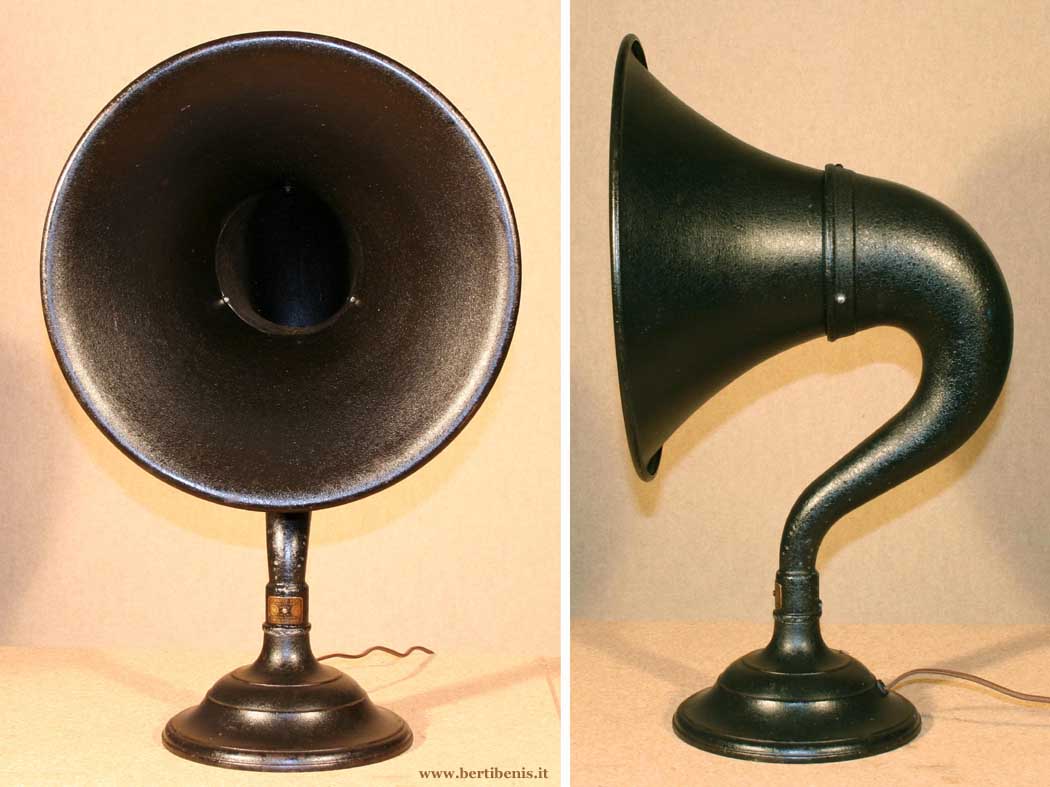

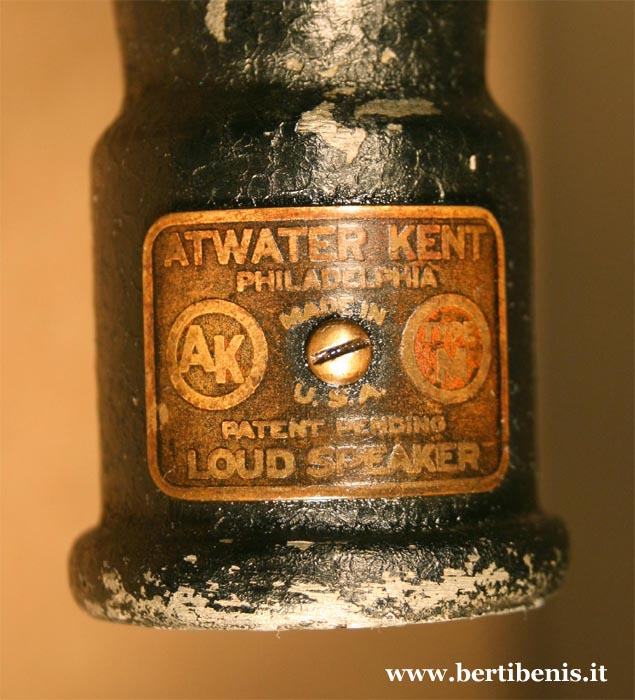

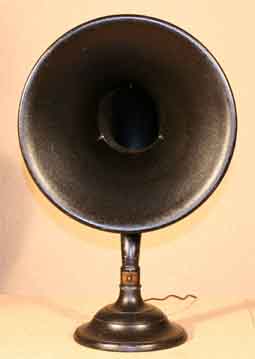

L'altoparlante è una tromba Atwater Kent mod. M con un diffusore di cm 37,5 di diametro e un 'altezza totale di cm 63,5.
